Rückstromsperren - präzise Dosierung und stabile Prozesse im Spritzguss
Rückstromsperren sind zentrale Funktionselemente in Spritzgießaggregaten und haben entscheidenden Einfluss auf die Stabilität des Spritzgießprozesses. Sie verhindern während der Einspritzphase den Rückfluss der Kunststoffschmelze entlang der Schnecke und stellen sicher, dass das dosierte Schmelzevolumen vollständig und reproduzierbar in die Kavität eingebracht wird.
In der industriellen Spritzgussfertigung – insbesondere bei engen Toleranzen, hohen Stückzahlen oder anspruchsvollen Materialien – sind qualitativ hochwertige Rückstromsperren unverzichtbar für einen stabilen, kontrollierten Prozess.
Funktion und Aufgabe von Rückstromsperren im Spritzgussprozess
Rückstromsperren sind Bestandteil der Plastifizierschnecke und sitzen im Übergangsbereich zwischen Schnecke und Düse. Ihre Hauptaufgabe besteht darin, während der Einspritzbewegung der Schnecke den Rückfluss der aufgeschmolzenen Kunststoffmasse zu verhindern.
Zentrale Funktionen von Rückstromsperren:
Sicherstellung eines konstanten Spritzvolumens
Vermeidung von Druckverlusten während der Einspritzphase
Verbesserung der Maßhaltigkeit und Bauteilreproduzierbarkeit
Stabilisierung des Einspritz- und Nachdruckprozesses
Ohne eine funktionierende Rückstromsperre kann es zu schwankenden Schussgewichten, unvollständiger Formfüllung oder Maßabweichungen kommen.

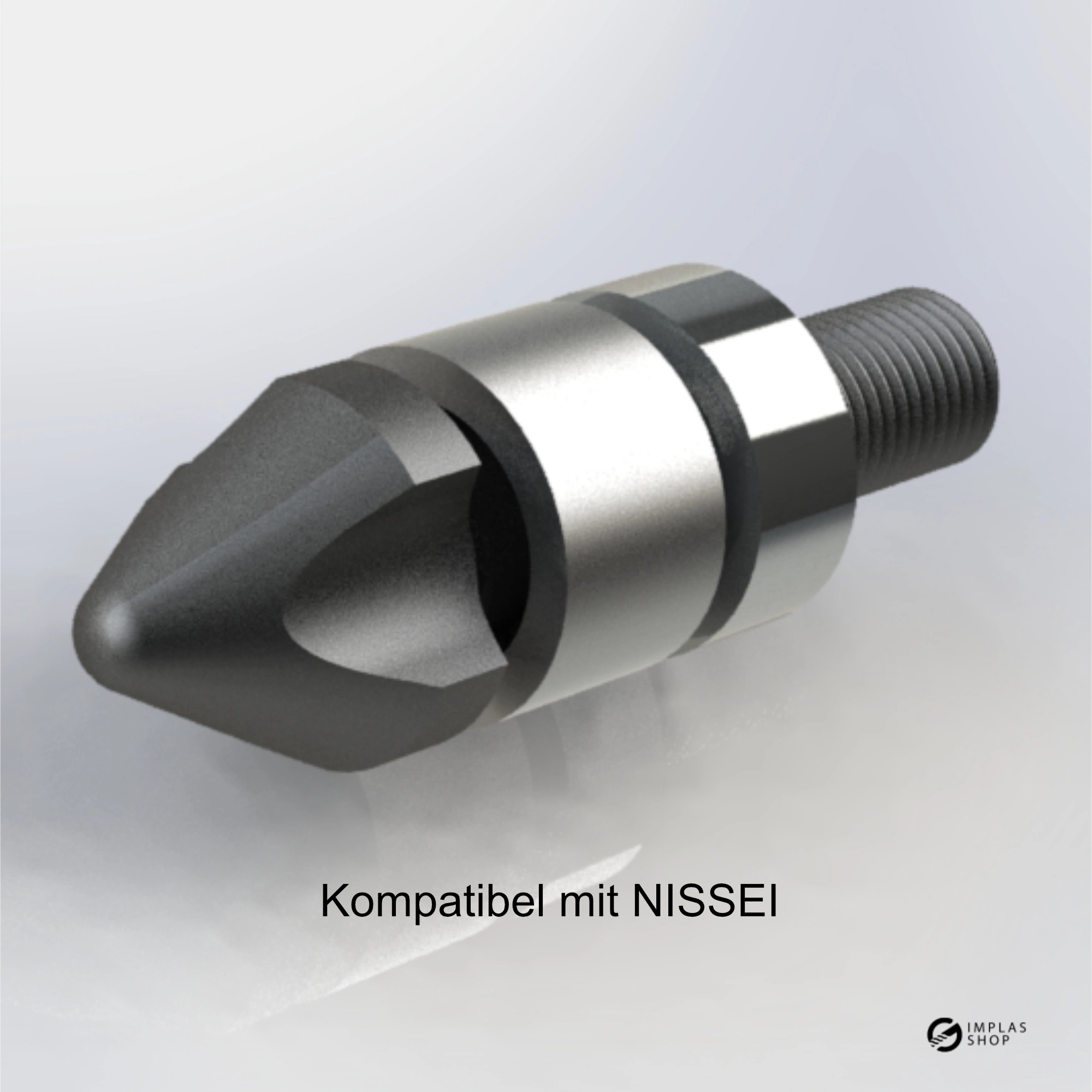

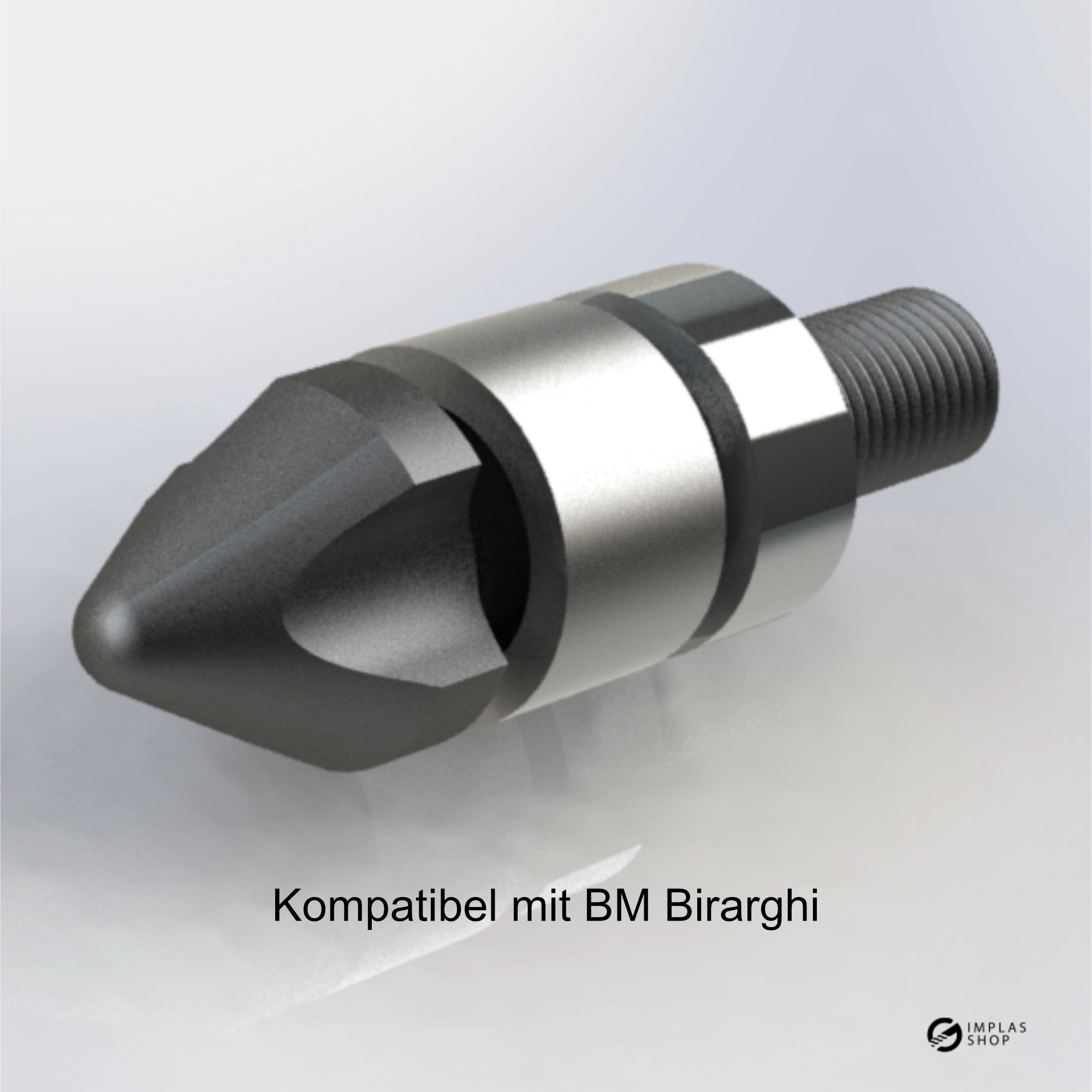

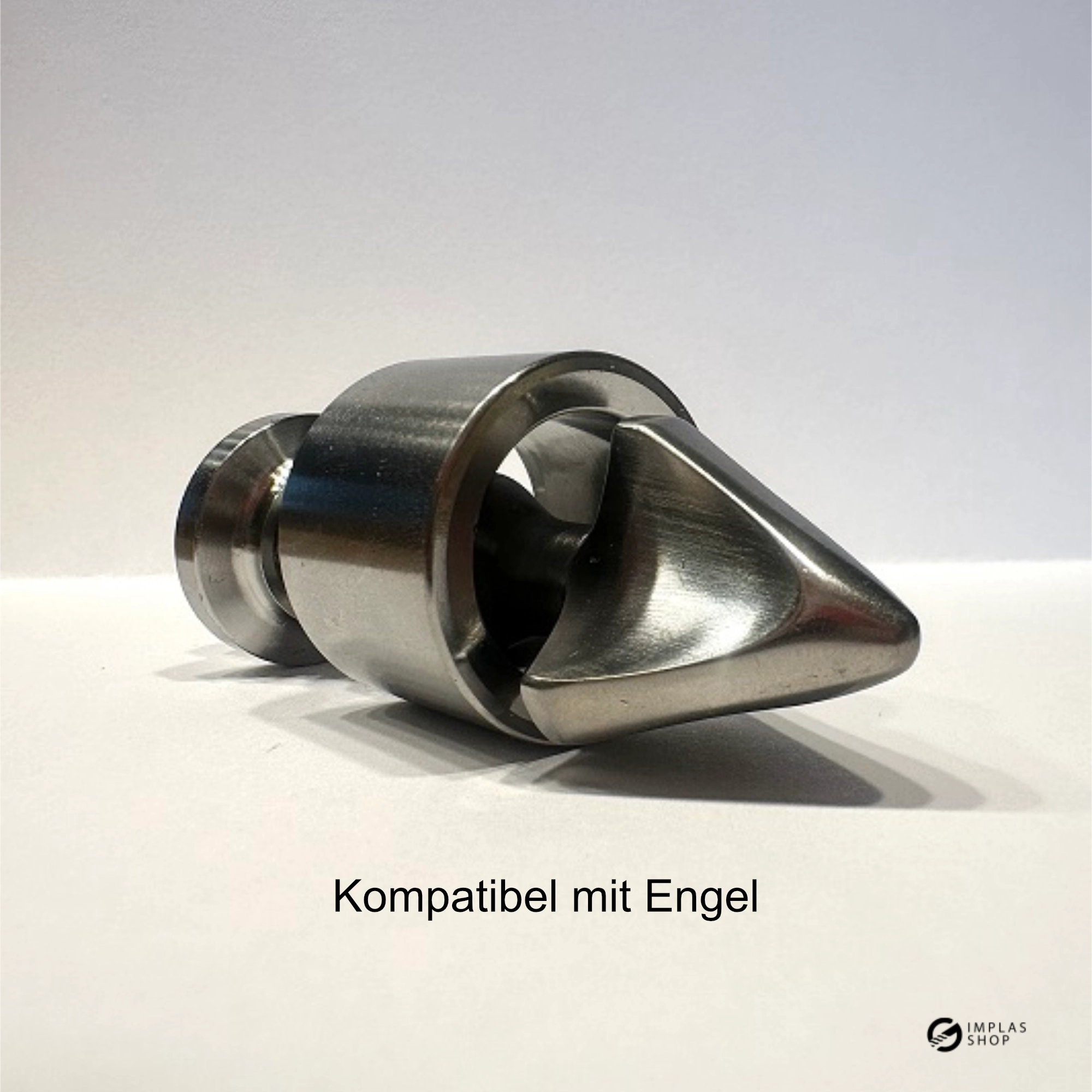

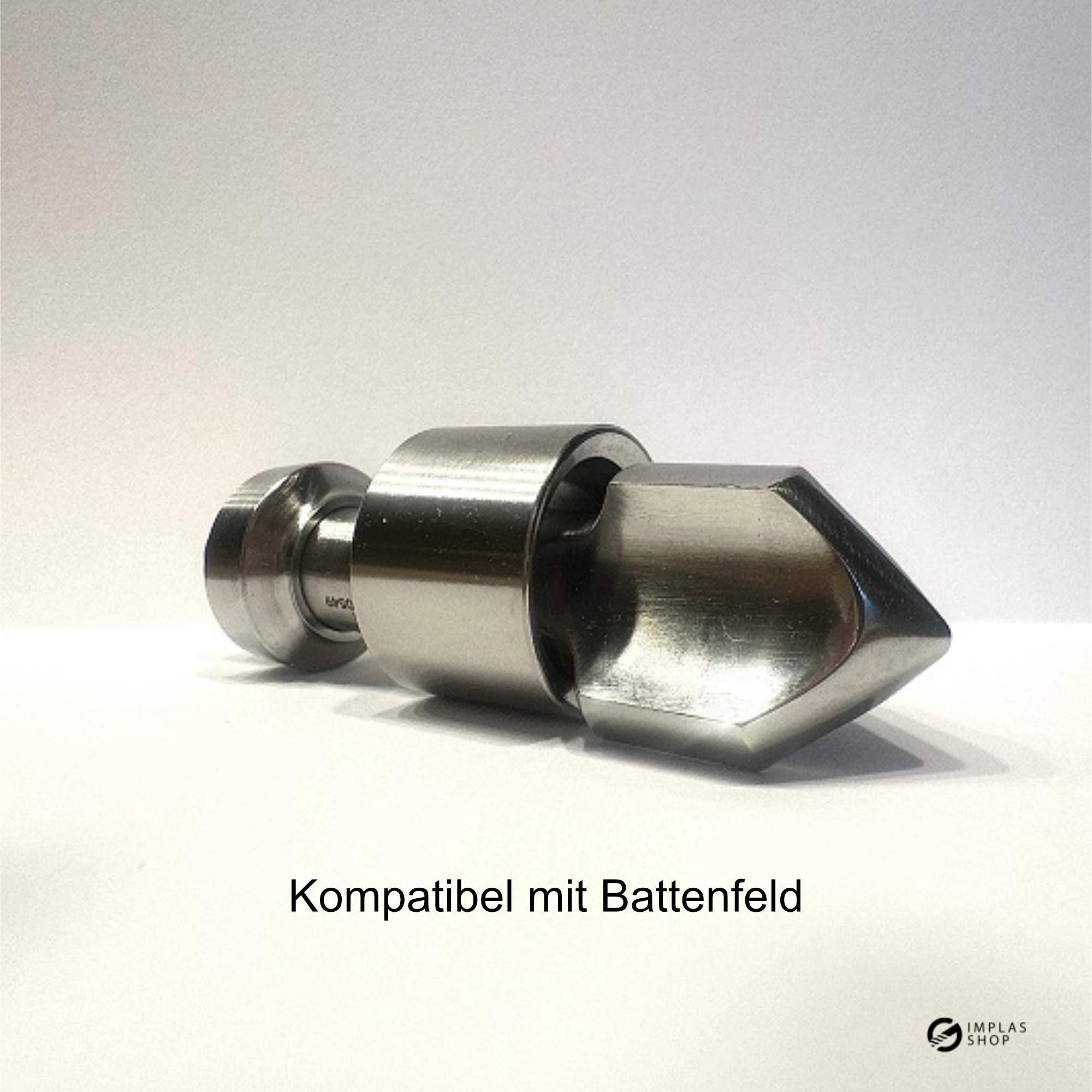

Aufbau und Wirkprinzip von Rückstromsperren
Rückstromsperren bestehen in der Regel aus mehreren aufeinander abgestimmten Komponenten, wie z. B.:
Sperrring
Sperrhülse
Sperrkörper oder Ventilkegel
Während der Dosierphase öffnet die Rückstromsperre, sodass die Schmelze ungehindert vor die Schnecke fließen kann. Beim Einspritzen schließt sie selbsttätig durch den ansteigenden Schmelzedruck und verhindert den Rückstrom entlang der Schnecke. Dieses mechanisch einfache, aber hochwirksame Prinzip ist entscheidend für eine präzise Volumenkontrolle.
Rückstromsperren für unterschiedliche Materialien und Anwendungen
Je nach verarbeitetem Kunststoff und Prozessanforderung müssen Rückstromsperren unterschiedliche Belastungen aushalten. Faktoren wie Temperatur, Abrasivität, Füllstoffe oder Glasfaseranteile beeinflussen die Auslegung maßgeblich.
Typische Einsatzbereiche von Rückstromsperren:
Thermoplaste (z. B. PP, PE, ABS, PA)
glasfaser- oder mineralgefüllte Kunststoffe
technische Kunststoffe mit hohen Verarbeitungstemperaturen
Serienfertigung mit hohen Zykluszahlen
Für abrasive oder hochgefüllte Materialien werden besonders verschleißfeste Rückstromsperren benötigt, um Standzeiten zu erhöhen und Prozessschwankungen zu vermeiden.
Bedeutung der Rückstromsperre für Qualität und Wirtschaftlichkeit
Die Qualität der Rückstromsperre wirkt sich direkt auf die Gesamtperformance der Spritzgießmaschine aus. Verschlissene oder ungeeignete Rückstromsperren führen häufig zu:
schwankenden Teilegewichten
erhöhtem Ausschuss
instabilen Einspritzprofilen
längeren Zykluszeiten
Hochwertige Rückstromsperren tragen dagegen zu einer konstanten Bauteilqualität, reduzierten Stillstandszeiten und einer insgesamt wirtschaftlicheren Produktion bei.
Typische Anwendungen von Rückstromsperren
Spritzguss von technischen Kunststoffteilen
Serienproduktion mit engen Gewichtstoleranzen
Automatisierte Fertigungslinien
Anwendungen mit hohen Anforderungen an Maßhaltigkeit und Reproduzierbarkeit
Rückstromsperren sind damit ein zentrales Verschleiß- und Funktionsteil im Spritzguss, das regelmäßig überprüft und an den jeweiligen Prozess angepasst werden sollte.
